本實用新型涉及盲板閥技術領域 ，具體為一種便於清潔的盲板閥 。

　　背景技術 ：

　　目前在國內的冶金鍋爐用燃氣運輸管道上 ，實現有效地絕對密封的措施為給閥門添加盲板 ，雖然沒有更好的技術解決方案 ，這種方法也有自己的缺陷和局限 ，盲板閥總會有洩漏點出現 ，所以該閥不可以在廠房內安裝使用 ，只能用於廠房外 ，所以維護清掃時需要擴大煤氣管需要吹掃的範圍 ，導致每年氮氣大量浪費 ，而且盲板閥體積很大 ，由於盲板閥的盲板表面會積聚很多灰塵和贓物 ，傳統的清潔方法是人工清潔 ，用抹布對盲板表面進行擦拭 ，這樣會使工作人員接觸到盲板管道里的有毒物質 ，對工作人員健康產生威脅 。

　　技術實現要素 ：

　　(一)解決的技術問題

　　針對現有技術的不足 ，本實用新型提供了一種便於清潔的盲板閥 ，具備便於清潔盲板閥的優點 ，解決了目前的盲板閥清潔不便的問題 。

　　(二)技術方案

　　為實現上述便於清潔盲板閥的目的 ，本實用新型提供如下技術方案 ：一種便於清潔的盲板閥 ，包括閥體 ，所述閥體的底部固定連接有支座 ，所述支座的底部固定連接有底座 ，所述閥體的頂部固定安裝有轉軸一 ，所述轉軸一的底部固定連接有連接板 ，所述連接板的左側底部固定連接有盲板 ，所述連接板的右側底部固定連接有通孔 ，所述閥體的表面開設有連接管口 ，所述閥體的左側固定連接有清潔箱體 ，所述清潔箱體的頂部和底部直接固定安裝有底板 ，兩個所述底板之間活動連接有盲板 ，所述清潔箱體的左側壁和右側壁中部均開設有圓孔槽 ，所述底板靠近盲板兩側的表面均開設有水槽 ，所述清潔箱體的頂部和頂部之間活動連接有彈性水管 ，兩個所述彈性水管相對的一面均安裝有海綿抹布 ，兩個所述彈性水管相背的一側均固定連接有支撐柱 ，所述支撐柱的外壁活動套接有彈簧 ，兩個所述彈性水管的兩端均固定連接有滑塊 ，所述清潔箱體與滑塊接觸處開設有凹槽 ，所述凹槽的頂部和底部之間固定連接有連接桿 ，所述連接桿的中部活動連接有滑輪 。

　　優選的 ，所述支撐柱長度大於水槽到清潔箱體邊緣的距離長度 ，支撐柱的作用主要是支撐彈簧 ，使其可以在垂直與彈性水管的方向不會產生歪斜 。

　　優選的 ，所述盲板的直徑等於連接管口的直徑 ，這樣盲板閥關閉時才可以將連接管口完全封堵住 。

　　優選的 ，所述水槽的半徑為五釐米 ,水槽是用來導流臟水的 ，其深度深一點可以導流更多的臟水 。

　　優選的 ，所述水槽的頂部與海綿抹布底部平齊 ，海綿抹布在水槽頂部對盲板表面進行擦拭 ，被擠壓的臟水可以在海綿抹布底部通過水槽流走 。

　　優選的 ，所述彈性水管外壁由塑料軟性材料製成 ，彈性水管受擠壓才會將清潔液體擠入海綿抹布 ，所以其外壁必須是軟性材料 ，否則擠壓不了 。

　　優選的 ，所述清潔箱體與支撐柱接觸處開設有圓孔 ，此處的圓孔是用來供支撐柱穿插所用 。

　　(三)有益效果

　　與現有技術相比 ，本實用新型提供了一種便於清潔的盲板閥 ，具備以下

　　有益效果 ：

　　1 、該便於清潔的盲板閥 ，通過彈簧的彈力將彈性水管向盲板的兩側推 ，彈性水管移動帶動兩個海綿抹布向盲板的兩側靠近 ，直到最後完全壓住盲板的兩個側面 ，此時由於彈簧的彈力作用 ，彈性水管中的清潔液被擠壓後由海綿抹布吸收
，當盲板開啓或閉合時穿過兩個海綿抹布之間
，兩個海綿抹布會分別對盲板兩個側表面進行擦拭清潔 ，清潔後的污水順著水槽流走 ，從而達到了便於清潔盲板閥的效果 。

　　2 、該便於清潔的盲板閥 ，通過在清潔箱體與滑塊接觸處開設凹槽 ，並且凹槽的底部有凸出部分 ，可以防止滑塊脫離凹槽 ，通過在凹槽的頂部和底部之間安裝連接桿 ，並在連接桿的中部安裝滑輪 ，可以將滑塊與凹槽內壁之間的硬摩擦轉變為滑動摩擦 ，從而達到了減小滑塊與凹槽內壁之間摩擦阻力的效果 。

　　附圖說明

　　圖1為本實用新型結構示意圖 ；

　　圖2為本實用新型安裝後效果結構示意圖 ；

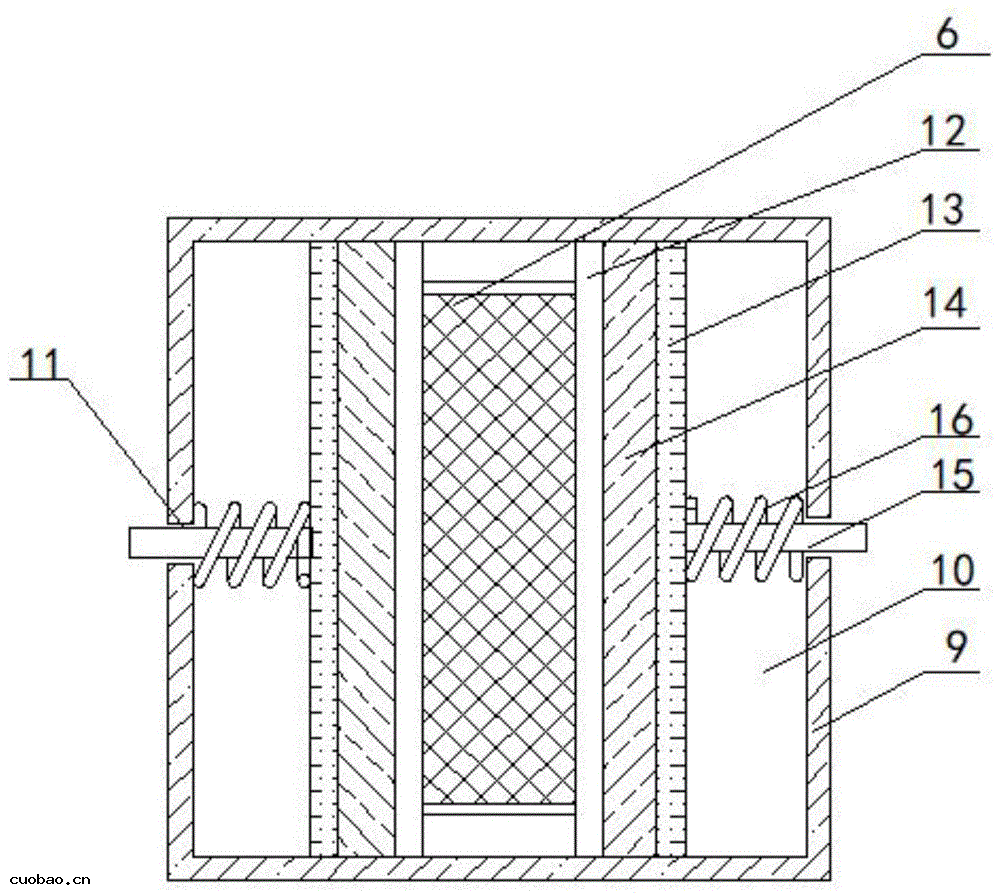

　　圖3為本實用新型水槽俯視結構示意圖 ；

　　圖4為本實用新型滑塊側視結構示意圖 。

　　圖中 ：1-閥體 、2-支座 、3-底座 、4-轉軸一 、5-連接板 、6-盲板 、7-通孔 、8-連接管口 、9-清潔箱體 、10-底板 、11-圓孔槽 、12-水槽 、13-彈性水管 、14-海綿抹布
、15-支撐柱 、16-彈簧 、17-凹槽 、18-滑塊 、19-連接桿 、20-滑輪 。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖 ，對本實用新型實施例中的技術方案進行清楚 、完整地描述 ，顯然 ，所描述的實施例僅僅是本實用新型一部分實施例 ，而不是全部的實施例 。基於本實用新型中的實施例 ，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例 ，都屬於本實用新型保護的範圍 。

　　請參閱圖1-3 ，一種便於清潔的盲板閥 ，包括閥體1 ，閥體1的底部固定連接有支座2 ，支座2的底部固定連接有底座3 ，閥體1的頂部固定安裝有轉軸一4 ，轉軸一4的底部固定連接有連接板5 ，連接板5的左側底部固定連接有盲板6 ，連接板5的右側底部固定連接有通孔7 ，閥體1的表面開設有連接管口8 ，閥體1的左側固定連接有清潔箱體9 ，清潔箱體9的頂部和底部直接固定安裝有底板10 ，兩個底板10之間活動連接有盲板6 ，盲板6的直徑等於連接管口8的直徑 ，這樣盲板閥關閉時才可以將連接管口8完全封堵住 ，清潔箱體9的左側壁和右側壁中部均開設有圓孔槽11 ，底板10靠近盲板6兩側的表面均開設有水槽12 ，水槽12緊貼盲板6的表面可以防止清潔後的臟水從其他地方流走 ，水槽12的半徑為五釐米 ,水槽12是用來導流臟水的 ，其深度深一點可以導流更多的臟水 ，清潔箱體9的頂部和頂部之間活動連接有彈性水管13 ，彈性水管13外壁由塑料軟性材料製成 ，彈性水管13受擠壓才會將清潔液體擠入海綿抹布14 ，所以其外壁必須是軟性材料 ，否則擠壓不了 ，兩個彈性水管13相對的一面均安裝有海綿抹布14 ，水槽12的頂部與海綿抹布14底部平齊 ，海綿抹布14在水槽12頂部對盲板6表面進行擦拭 ，被擠壓的臟水可以在海綿抹布14底部通過水槽12流走 ，兩個彈性水管13相背的一側均固定連接有支撐柱15 ，清潔箱體9與支撐柱15接觸處開設有圓孔 ，此處的圓孔是用來供支撐柱15穿插所用 ，支撐柱15長度大於水槽12到清潔箱體9邊緣的距離長度 ，支撐柱15的作用主要是支撐彈簧16 ，使其可以在垂直與彈性水管13的方向不會產生歪斜 ，支撐柱15的外壁活動套接有彈簧16 ，彈簧16對彈性水管13進行擠壓 ，一方面可以促使其向左滑動弄 ，另一方面促使彈性水管13內的清潔液體受壓擠進海綿抹布14內 ，達到對盲板6表面的清潔作用 ，兩個彈性水管13的兩端均固定連接有滑塊18
，清潔箱體9與滑塊18接觸處開設有凹槽17 ，凹槽17的頂部和底部之間固定連接有連接桿19 ，連接桿19的中部活動連接有滑輪20
，滑輪20將滑塊18與清潔箱體9之間的硬摩擦轉變為滑動摩擦 ，減少了彈性水管13在滑動過程中受到的摩擦阻力 ，清潔裝置工作更加高效 ，避免了不必要的能量損耗 ，凹槽17的底部有兩個對稱的凸起可以對滑塊18起到固定支撐作用 ，防止其在滑動過程中脫離17 。

　　工作原理:當盲板6在轉軸一4的帶動下左右滑動位移時 ，彈簧16的彈力將彈性水管13向盲板6的兩側推 ，彈性水管13移動帶動兩個海綿抹布14向盲板6的兩側靠近 ，直到最後完全壓住盲板6的兩個側面 ，此時由於彈簧16的彈力作用 ，彈性水管13中的清潔液被擠壓後由海綿抹布14吸收 ，兩個海綿抹布14會分別對盲板6兩個側表面進行擦拭清潔 ，清潔後的污水順著水槽12流走 ，在清潔箱體9向盲板6處移動過程中 ，在彈性水管13兩端與清潔箱體9接觸處清潔箱體9表面開設凹槽17 ，並且凹槽17的底部有凸出部分 ，可以防止滑塊18脫離凹槽17 ，通過在凹槽17的頂部和底部之間安裝連接桿19 ，並在連接桿19的中部安裝滑輪20 ，可以將滑塊18與凹槽17內壁之間的硬摩擦轉變為滑動摩擦 ，

　　綜上所述 ，該便於清潔的盲板閥 ，通過彈簧16的彈力將彈性水管13向盲板6的兩側推 ，彈性水管13移動帶動兩個海綿抹布14向盲板6的兩側靠近 ，直到最後完全壓住盲板6的兩個側面 ，此時由於彈簧16的彈力作用 ，彈性水管13中的清潔液被擠壓後由海綿抹布14吸收 ，當盲板6開啓或閉合時穿過兩個海綿抹布14之間 ，兩個海綿抹布14會分別對盲板6兩個側表面進行擦拭清潔 ，清潔後的污水順著水槽12流走 ，從而達到了便於清潔盲板閥的效果 ；通過在清潔箱體9與滑塊18接觸處開設凹槽17 ，並且凹槽17的底部有凸出部分 ，可以防止滑塊18脫離凹槽17 ，通過在凹槽17的頂部和底部之間安裝連接桿19 ，並在連接桿19的中部安裝滑輪20 ，可以將滑塊18與凹槽17內壁之間的硬摩擦轉變為滑動摩擦 ，從而達到了減小滑塊18與凹槽17內壁之間摩擦阻力的效果 。

　　儘管已經示出和描述了本實用新型的實施例 ，對於本領域的普通技術人員而言 ，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化 、修改 、替換和變型 ，本實用新型的範圍由所附權利要求及其等同物限定 。

　　技術特徵 ：

　　1.一種便於清潔的盲板閥 ，包括閥體(1) ，其特徵在於 ：所述閥體(1)的底部固定連接有支座(2) ，所述支座(2)的底部固定連接有底座(3)
，所述閥體(1)的頂部固定安裝有轉軸一(4) ，所述轉軸一(4)的底部固定連接有連接板(5) ，所述連接板(5)的左側底部固定連接有盲板(6) ，所述連接板(5)的右側底部固定連接有通孔(7) ，所述閥體(1)的表面開設有連接管口(8) ，所述閥體(1)的左側固定連接有清潔箱體(9) ，所述清潔箱體(9)的頂部和底部直接固定安裝有底板(10) ，兩個所述底板(10)之間活動連接有盲板(6) ，所述清潔箱體(9)的左側壁和右側壁中部均開設有圓孔槽(11) ，所述底板(10)靠近盲板(6)兩側的表面均開設有水槽(12) ，所述清潔箱體(9)的頂部和頂部之間活動連接有彈性水管(13)
，兩個所述彈性水管(13)相對的一面均安裝有海綿抹布(14) ，兩個所述彈性水管(13)相背的一側均固定連接有支撐柱(15) ，所述支撐柱(15)的外壁活動套接有彈簧(16) ，兩個所述彈性水管(13)的兩端均固定連接有滑塊(18) ，所述清潔箱體(9)與滑塊(18)接觸處開設有凹槽(17) ，所述凹槽(17)的頂部和底部之間固定連接有連接桿(19) ，所述連接桿(19)的中部活動連接有滑輪(20) 。

　　2.根據權利要求1所述的一種便於清潔的盲板閥 ，其特徵在於 ：所述支撐柱(15)長度大於水槽(12)到清潔箱體(9)邊緣的距離長度 。

　　3.根據權利要求1所述的一種便於清潔的盲板閥 ，其特徵在於 ：所述盲板(6)的直徑等於連接管口(8)的直徑 。

　　4.根據權利要求1所述的一種便於清潔的盲板閥 ，其特徵在於 ：所述水槽(12)的半徑為五釐米 。

　　5.根據權利要求1所述的一種便於清潔的盲板閥 ，其特徵在於 ：所述水槽(12)的頂部與海綿抹布(14)底部平齊 。

　　6.根據權利要求1所述的一種便於清潔的盲板閥 ，其特徵在於 ：所述彈性水管(13)外壁由塑料軟性材料製成 。

　　7.根據權利要求1所述的一種便於清潔的盲板閥 ，其特徵在於 ：所述清潔箱體(9)與支撐柱(15)接觸處開設有圓孔 。

　　技術總結

　　本實用新型涉及技術領域 ，且公開了一種便於清潔的盲板閥 ，包括閥體和清潔箱體 ，所述清潔箱體的頂部和底部直接固定安裝有底板 ，兩個所述底板之間活動連接有盲板 ，所述清潔箱體的左側壁和右側壁中部均開設有圓孔槽 ，所述底板靠近盲板兩側的表面均開設有水槽 ，所述清潔箱體的頂部和頂部之間活動連接有彈性水管 ，兩個所述彈性水管相對的一面均安裝有海綿抹布 ，兩個所述彈性水管相背的一側均固定連接有支撐柱 ，所述支撐柱的外壁活動套接有彈簧 。通過彈簧的彈力將彈性水管向盲板的兩側推 ，彈性水管移動帶動兩個海綿抹布向盲板的兩側靠近 ，兩個海綿抹布會分別對盲板兩個側表面進行擦拭清潔 ，從而達到了便於清潔盲板閥的效果 。
